Skersinio diržo magneto montavimas yra ne tik magneto pastatymas virš konvejerio. Įrengimas tiesiogiai įtakoja tai, kaip sistema gali pašalinti metalinį metalą iš medžiagų srauto. Daugeliu atvejų prastą atskyrimo našumą lemia įrengimo problemos, o ne pats magnetas. Mažos sąrankos detalės gali padaryti pastebimą skirtumą.
Jei pakabos aukštis netinkamas, magnetinis laukas gali nepasiekti pakankamai giliai į naštą. Jei magneto plotis arba padėtis nesutampa su konvejeriu, metalo dalelės gali prasiskverbti pro ją nesulaikytos. Šios problemos dažnai atsiranda pakeitus konvejerio greitį, medžiagos gylį ar gamyklos išdėstymą.
Suprasdami kelis pagrindinius diegimo veiksnius, galite pagerinti regeneravimo efektyvumą, sumažinti metalo nuotėkį ir laikui bėgant užtikrinti, kad sistema veiktų nuosekliau.

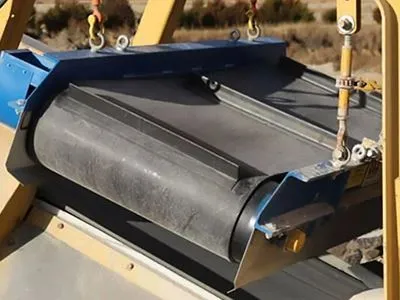

Kas yra skersinio diržo magnetas?
Skersinio diržo magnetas, dar vadinamas viršutiniu magnetu, yra savaime{0}}valantis magnetinis separatorius, sumontuotas virš konvejerio juostos, kad automatiškai pašalintų juodąjį metalą iš judančių medžiagų srautų. Jis dažniausiai naudojamas tokiose pramonės šakose kaip perdirbimas, kasyba, užpildai, medienos apdirbimas ir birių medžiagų tvarkymas.
Sistema sumontuota skersai konvejerio, iš kur kilo pavadinimas.
Magnetinio separatoriaus savaiminis{0}}valymas
Siųsti užklausą dabar
Magnetinio separatoriaus savaiminis{0}}valymas
Siųsti užklausą dabar
Įprastą skersinio diržo magnetą sudaro magnetinis blokas, savaime{0}}išsivalantis diržas, ritinėliai ir atraminis rėmas. Kai medžiaga praeina po apačia, magnetinio lauko dėka iš gaminio srauto iškeliami juodieji teršalai. Savaiminio -išsivalymo juosta nuneša sugautą metalą nuo konvejerio ir nuolat veikiant išmeta į šoną.
Skersiniai magnetai dažnai naudojami kaip apsauginės sistemos apdorojimo linijose. Pašalinus nepageidaujamą metalą, kol jis pasiekia paskesnę įrangą, jie padeda sumažinti įrangos pažeidimus, išvengti apdorojimo pertrūkių ir pagerinti medžiagų kokybę.
Kodėl svarbu teisingai įdiegti
Teisingas skersinio diržo magneto montavimas turi įtakos ne tik metalo pašalinimui. Tai, kaip sistema yra virš konvejerio, tiesiogiai veikia regeneravimo efektyvumą, juostos veikimą ir bendrą proceso stabilumą.
Atkūrimo efektyvumas
Skersinio diržo magnetas geriausiai veikia, kai magnetinis laukas yra tinkamai suderintas su medžiagos srautu. Jei pakabos aukštis yra per didelis arba padėtis yra ne-centre, kai kurie juodieji metalai gali prasiskverbti pro juos nesulaikyti.
Netgi stiprus magnetas gali prarasti efektyvumą, jei įrenginys nepritaikytas prie konvejerio sąlygų. Svarbus ir medžiagos gylis. Stora našta gali sumažinti magnetinio lauko įsiskverbimą į produkto srautą.
Konvejerio ir juostos veikimas
Įrengimas taip pat turi įtakos konvejerio ir savaiminio{0}}valymo juostos veikimui nuolatinio naudojimo metu. Jei išmetimo sritis yra per maža arba išlygiavimas neteisingas, užfiksuotas metalas gali tinkamai nepasišalinti iš diržo. Laikui bėgant tai gali susikaupti, netolygiai susidėvėti diržas arba veikti nestabiliai.
1 svarstymas: pakabos aukštis
Pakabos aukštis yra vienas iš svarbiausių faktorių montuojant skersinio diržo magnetą. Net jei pats magnetas yra pakankamai stiprus, atskyrimo efektyvumas gali greitai sumažėti, jei atstumas nuo konvejerio nėra tinkamas apdorojamai medžiagai.
Kodėl ūgis veikia magnetinį pasiekiamumą
Didėjant atstumui, magnetinis laukas silpnėja. Jei skersinio diržo magnetas sumontuotas per aukštai virš konvejerio, laukas gali nepasiekti pakankamai giliai į medžiagos naštą, kad veiksmingai pašalintų geležies teršalus.
Tai ypač svarbu, kai eksploatacijos metu keičiasi apkrovos gylis. Storas medžiagos sluoksnis gali sumažinti magnetinio lauko poveikį metalo gabalams. Tokiose situacijose tikrasis darbinis atstumas yra didesnis nei atrodo iš pirmo žvilgsnio.
Problemos, kylančios dėl netinkamo ūgio
Jei pakabos aukštis yra per didelis, mažesnės metalo dalelės gali prasiskverbti pro ją nesulaikytos. Smulkių teršalų atkūrimo efektyvumas paprastai sumažėja pirmiausia, nes juos sunkiau ištraukti iš gilesnės medžiagos srauto.
Per žemai pritvirtinus magnetą, kyla įvairių problemų. Magnetas arba savaime{1}}išsivalantis diržas gali liestis su didelėmis medžiagos dalimis, todėl diržas gali būti pažeistas, veikti nestabiliai arba aplink sistemą susikaupti medžiagų. Klirensas yra svarbus tiek pat, kiek magnetinis stiprumas.
Skirtingų medžiagų aukščio reguliavimas
Skirtingoms medžiagoms reikalingas skirtingas montavimo aukštis. Lengvas medžiagas, kurių apkrova yra negiliai, dažnai galima apdoroti didesniu pakabos atstumu, o tankioms ar sunkioms medžiagoms gali reikėti pritvirtinti magnetą arčiau konvejerio.
Konvejerio greitis ir tramplino metalo dydis taip pat turi įtakos sąrankai. Didesnius metalo gabalus lengviau užfiksuoti iš toli, o mažesniems teršalams paprastai reikia stipresnio lauko ir trumpesnio darbinio tarpo.
2 svarstymas: magneto plotis ir konvejerio plotis
Tinkamas pakabos aukštis negarantuoja visiško metalo atsigavimo. Ryšys tarp magneto pločio ir konvejerio pločio taip pat turi įtakos tai, kiek medžiagos srauto iš tikrųjų apima magnetinis laukas veikimo metu.
Magneto pločio ir konvejerio pločio suderinimas
Skersinio diržo magnetas turi būti tinkamai pritaikytas prie konvejerio pločio ir medžiagos naštos. Jei magnetinė sritis per siaura, metalas šalia konvejerio kraštų gali būti neveikiamas pakankamai magnetinės jėgos, kad būtų veiksmingai užfiksuotas. Ši problema tampa labiau pastebima, kai medžiaga netolygiai paskirstoma visame dirže.
Kai kuriose gamyklose konvejeris gali būti patobulintas arba išplėstas, kol originalus skersinio diržo magnetas lieka vietoje. Net jei magnetas vis dar veikia, magnetinė aprėptis gali nebeatitikti konvejerio sąlygų.
Norint išlaikyti nuoseklų atskyrimo efektyvumą, platesniems konvejeriams dažnai reikia didesnių magnetų arba skirtingų montavimo padėčių.
Išmetimo plotas ir medžiagos trajektorija
Išleidimo zona yra dar viena įrenginio dalis, kuri dažnai nepastebima. Juodąjį metalą pakėlus nuo konvejerio, jam reikia pakankamai vietos, kad jis švariai atsiskirtų nuo pagrindinio medžiagų srauto.
Jei išmetimo kelias yra per arti konvejerio arba užblokuotas aplinkinių konstrukcijų, užfiksuotas metalas gali nukristi atgal ant juostos, o ne tinkamai išpilti.
Medžiagos trajektorija taip pat keičiasi priklausomai nuo konvejerio greičio ir metalo dydžio. Didesni gabalai paprastai atsiskiria lengviau, o mažesni ar lengvesni teršalai gali ilgiau sekti medžiagos srautą prieš palikdami magnetinį lauką.
3 svarstymas: magneto padėtis virš konvejerio
Net jei pakabos aukštis ir magneto plotis yra tinkami, padėtis vis tiek turi įtakos tam, kaip efektyviai skersinio diržo magnetas pašalina juodąjį metalą iš konvejerio. Maži išlygiavimo skirtumai gali pakeisti magnetinio lauko sąveiką su medžiagos srautu veikimo metu.
Centrinės linijos padėties nustatymas
Skersinio diržo magneto centrinė sritis paprastai suteikia stipriausią ir stabiliausią magnetinį lauką. Dėl šios priežasties magnetas turi būti kuo arčiau sulygiuotas su konvejerio centru ir pagrindine medžiagos srautu.
Jei medžiagos srautas yra labiau sutelktas vienoje juostos pusėje, gali tekti šiek tiek pakoreguoti padėtį, kad ji atitiktų faktines darbo sąlygas.
Tikslas yra patalpinti stipriausią magnetinio lauko dalį ten, kur turėtų praeiti didžiausias tramplino metalo kiekis.
Išjungimo{0}}centro diegimo efektai
Kai skersinio diržo magnetas yra sumontuotas per toli į vieną pusę, magnetinė danga konvejeryje tampa netolygi. Vienoje pusėje gali būti stiprus magnetinis poveikis, o priešingos pusės atskyrimo efektyvumas yra silpnesnis. Dėl to laikui bėgant atkūrimo rezultatai gali būti nenuoseklūs.
Paprastai pirmiausia nukenčia mažesnės geležies dalelės, nes joms reikalingas stipresnis lauko poveikis, kad būtų pašalinta materialinė našta. Kai kuriais atvejais operatoriai gali manyti, kad magneto stiprumas sumažėjo, kai tikroji problema yra įrengimo lygiavimas.
Padėties nustatymas ir medžiagų srauto kryptis
Medžiagos srauto kryptis taip pat turi įtakos magneto išdėstymui. Konvejerio greitis, apkrovos forma ir iškrovimo kryptis turi įtakos metalo judėjimui magnetiniame lauke prieš atsiskyrimą.
Stabili sąranka turėtų leisti sugautam metalui švariai judėti toliau nuo pagrindinio produkto srauto, netrukdant aplinkinėms konstrukcijoms ar grįžtamoms medžiagoms.
Padėties nustatymas yra ne tik tai, kur magnetas yra virš konvejerio. Taip pat kalbama apie tai, kaip veikia visas atskyrimo kelias nepertraukiamo veikimo metu.
Dažnos diegimo klaidos, kurių reikia vengti
Net tinkamai parinktas skersinio diržo magnetas gali prarasti efektyvumą, jei nepaisoma įprastų montavimo detalių. Daugelis ilgalaikių veikimo problemų yra susijusios su konvejerio sistemos pokyčiais, o ne su pačiu magnetu.
Konvejerio pakeitimų ignoravimas
Konvejerio sąlygos dažnai keičiasi laikui bėgant. Juostos greitis gali padidėti, konvejerio plotis gali būti pakeistas arba medžiagų našta gali tapti gilesnė nei anksčiau. Jei pradinė magneto padėtis ir pakabos aukštis po šių pakeitimų nepakoreguojami, atkūrimo efektyvumas gali palaipsniui mažėti.
Kai kuriais atvejais magnetas vis dar veikia normaliai, tačiau darbo sąlygos nebėra tokios, kokios buvo pirmą kartą sumontavus.
Trūksta priežiūros vietos
Priežiūros erdvė yra dar viena detalė, kuri kartais nepaisoma montuojant. Jei skersinio diržo magnetas sumontuotas per arti aplinkinės įrangos ar konstrukcinių atramų, valymas ir tikrinimas tampa sunkesni.
Ribota prieiga taip pat gali turėti įtakos diržo sekimui ir iškrovimui veikimo metu. Sistemą, kurią sunku prižiūrėti, laikui bėgant nuosekliai veikti tampa vis sunkiau.
Netolygi materialinė našta
Dėl netolygios medžiagos naštos gali sumažėti atskyrimo nuoseklumas visame konvejeryje. Kai dauguma medžiagos teka per vieną juostos pusę, magnetinis laukas gali būti naudojamas netolygiai visoje darbo zonoje. Dėl to gali trūkti teršalų ir atsirasti nestabilių regeneravimo rezultatų, ypač kai į medžiagos srautą susimaišo mažesnės geležies dalelės.
Skersinio diržo magneto montavimo kontrolinis sąrašas
Prieš pradedant eksploatuoti, naudinga peržiūrėti kelis pagrindinius montavimo punktus, kad įsitikintumėte, jog skersinio diržo magnetas yra tinkamai pritaikytas prie konvejerio ir medžiagų sąlygų. Nedideli koregavimai diegimo metu gali pagerinti ilgalaikį atskyrimo našumą{1}} ir vėliau sumažinti veikimo problemų.
| Montavimo elementas | Ką patikrinti |
|---|---|
| Pakabos aukštis | Magnetas sumontuotas tinkamu darbiniu atstumu nuo konvejerio |
| Konvejerio pločio atitiktis | Magnetinė danga tinka visam konvejerio pločiui |
| Magneto padėties nustatymas | Magnetas sulygiuotas su medžiagos srauto centru |
| Iškrovimo zona | Pakanka vietos, kad pašalintas metalas būtų švarus |
| Medžiagos naštos gylis | Medžiagos sluoksnis yra efektyvaus magnetinio pasiekiamumo zonoje |
| Diržo sekimas | Savaiminio-valymo diržas veikia sklandžiai, neslysta |
| Struktūrinis klirensas | Netoliese esančios konstrukcijos netrukdo eksploatuoti ar prižiūrėti |
| Konvejerio pakeitimai | Montavimas vis dar tinkamas pakeitus greitį ar plotį |
Skersinių diržų magnetų taikymas įvairiose pramonės šakose
Skersinio diržo magnetai naudojami daugelyje pramonės šakų, tačiau montavimo sąlygos ne visada vienodos. Medžiagos tipas, konvejerio greitis ir apkrovos gylis gali turėti įtakos tai, kaip sistema turėtų būti išdėstyta virš konvejerio.
Perdirbimas ir laužo perdirbimas
Perdirbimo gamyklose medžiagų srautai dažnai būna netolygi ir nenuspėjami. Geležies teršalai gali skirtis nuo mažų metalo fragmentų iki didesnių laužo gabalų. Tokiose aplinkose skersinio diržo magnetams paprastai reikia lanksčios padėties ir pakankamai išleidimo vietos, kad būtų galima nuosekliai valdyti mišrių medžiagų srautą.
Kasyba ir agregatai
Kasybos ir agregatų operacijos paprastai susijusios su sunkiomis medžiagomis ir didesniu naštos gyliu. Tokiomis sąlygomis pakabos aukštis tampa ypač svarbus, nes magnetinis laukas turi pasiekti storesnį medžiagos sluoksnį. Dulkės, vibracija ir nuolatinis veikimas taip pat kelia didesnius reikalavimus bendrai įrengimo sąrankai.
Medienos ir biomasės apdirbimas
Medienos drožlės, biomasė ir panašios lengvos medžiagos dažnai juda didesniu konvejerio greičiu. Nors našta gali būti lengvesnė, mažesnius geležies teršalus vis tiek gali būti sunku užfiksuoti, jei magneto padėtis nėra tinkamai sureguliuota. Stabilus įrengimas padeda išlaikyti nuoseklų atskyrimo efektyvumą nenutraukiant medžiagos srauto.
Išvada
Teisingas skersinio diržo magneto montavimas yra ne tik įrangos montavimas virš konvejerio. Pakabos aukštis, magneto plotis ir padėtis turi įtakos tam, kaip efektyviai pašalinami geležies teršalai eksploatacijos metu. Nedideli diegimo skirtumai laikui bėgant gali lemti pastebimus atkūrimo našumo pokyčius.
Geriausias nustatymas priklauso nuo faktinių darbo sąlygų, įskaitant konvejerio dydį, apkrovos gylį, medžiagų srautą ir darbo aplinką. Sistemą, kuri gerai veikia vienoje programoje, gali reikėti koreguoti kitoje proceso eilutėje.Puikus Magtechsiūlo skirtingus kryžminio magneto sprendimus tokioms pramonės šakoms kaip perdirbimas, kasyba, užpildai ir birių medžiagų apdorojimas, kad atitiktų skirtingas konvejerio ir medžiagų sąlygas.
DUK
K: Ar vienas skersinio diržo magnetas gali veikti skirtingose konvejerio sistemose?
A: Kartais, bet ne visada. Konvejerio pločio, juostos greičio arba krovinio gylio pokyčiai gali turėti įtakos atskyrimo našumui. Sąranka, kuri gerai veikia viename konvejeryje, gali neveikti taip pat kitoje linijoje.
Klausimas: Ar skersinio diržo magnetus galima pritaikyti įvairioms reikmėms?
A: Taip. Tokie veiksniai kaip konvejerio plotis, pakabos aukštis, medžiagos tipas ir darbo aplinka gali turėti įtakos dizainui. Įvairios pramonės šakos dažnai reikalauja skirtingų magnetų dydžių, diržų konfigūracijų ir montavimo išdėstymo.
Kl.: Ar skersinio diržo magnetai gali susidoroti su šlapiomis ar lipniomis medžiagomis?
A: Taip, bet šlapios arba lipnios medžiagos gali paveikti iškrovimo našumą ir padidinti medžiagų kaupimąsi sistemoje. Tokiose aplinkose svarbesnis tampa įrengimo atstumas ir prieiga prie priežiūros.
K: Ar stipresnis magnetas visada yra geresnis pasirinkimas?
A: Nebūtinai. Magneto stiprumas turi atitikti konvejerio sąlygas ir medžiagos srautą. Kai kuriais atvejais montavimo aukštis, padėtis arba apkrovos paskirstymas turi didesnį poveikį veikimui nei tiesiog padidina magnetinį stiprumą.
Kl.: Kodėl metalas kartais nukrenta ant konvejerio, kai buvo užfiksuotas?
A: Tai dažniausiai atsitinka, kai išmetimo plotas yra per mažas arba iškrovimo trajektorija nėra tinkamai suderinta. Medžiagos susikaupimas arba bloga padėtis taip pat gali trukdyti švariam metalo išleidimui.
Kl.: Ar įrengimo sąlygos gali turėti įtakos įrangos nusidėvėjimui?
A: Taip. Prastas išlygiavimas, nepakankamas tarpas arba medžiagų susikaupimas gali padidinti diržų, ritinėlių ir aplinkinių konvejerio komponentų įtempimą, kai veikia ilgai{1}}.
